我們參加展會的機器有:30*50滾絲機,25型校直機。

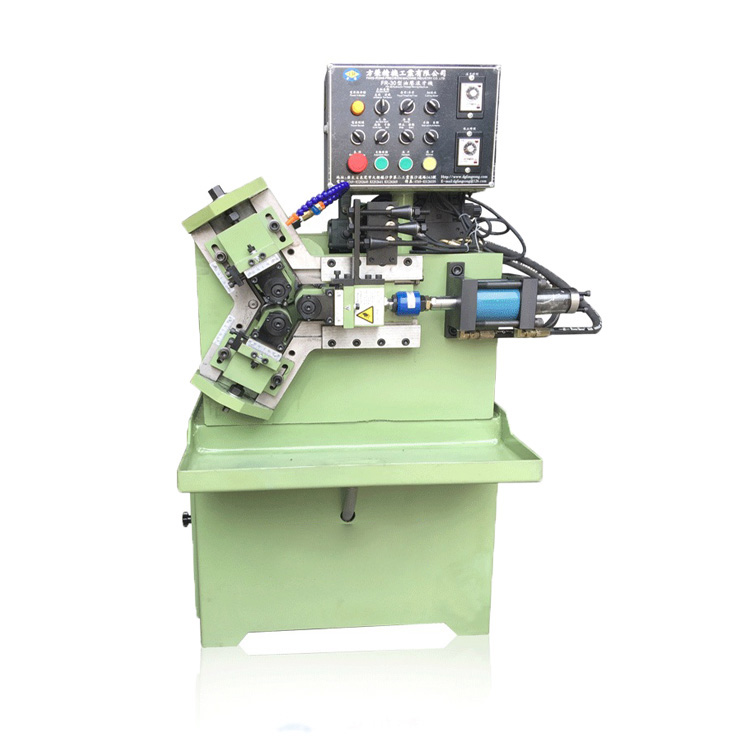

1.設備概要 |
|
A.適用 |
本設備適用于金屬管材的滾牙,滾網紋、滾直紋、滾光、滾十字花、滾筋、滾槽、滾斷、滾球面、滾齒、調直 |
B機械結構 |
立式 3軸的兩軸固定(在范圍內大小可調節)一邊用油缸推進或退后 臺灣品牌滾牙機技術 |
2.工作方式 |
通過震動盤將材料自動排列,由氣缸將材料推入三滾輪中間,通過滾牙輪對工件的擠壓而加工出相應的螺紋,專為管類滾牙工件設計,以等三角支撐原理,能確保工件的同心度、圓度、垂直度,采用油壓電器驅動操作簡單壓力大、平穩 |
3.設備能力 |
|
A.滾牙形式 |
單件滾牙或連續工作 |
B.滾制螺絲直徑范圍 |
管材Ф8---25mm |
C.節距范圍 |
0.5-2.5mm |
D.滾制螺絲最大長度 |
固定50mm、滾通(長度無限)兩用 |
E.滾輪轉速 |
350r/min |
F.滾牙輪外徑 |
Ф78(Ф90mm) |
G.滾牙輪內徑(健槽) |
Ф25.4(6×3) |
H.滾輪厚度 |
45mm |
I.滾輪軸間距離 |
55-90mm |
J.滾牙量 |
4-25pcs/min |
K.滾輪軸傾角 |
±3° |
L.主機馬達 |
3HP 8N (2.2KW) |
M.油壓馬達 |
1HP(0.75KW) |
N.最高進給壓力 |
6TONS |
O.重量 |
520KG |
P.機械體積 |
1180*1000*1500 |
1.設備概要 |
|
A.適用 |
本設備適用于金屬圓管(棒)材的矯直加工 |
B機械結構 |
臥式 14滾輪(7+7組) 臺灣品牌矯直機技術 |
2.工作方式 |
將需要調直的圓管(棒)材的一端伸入兩邊輪中間,經過電動機,多檔減速機皮帶輪(變頻調速),鏈條的雙邊傳動,使兩邊分布的滾輪向前推進,完成矯直工件的調直. |
3.設備能力 |
|
A.調直形式 |
一線調直 連續工作 |
B.矯直范圍 |
管材ф6-20mm 棒材ф5-13mm |
C.矯直工件長度 |
0.35米-10米 |
D.工作速度 |
16/27/40/58m/min |
E.矯直精度 |
≤0.3mm/m |
4.機器構造 |
|
A.電機功率 |
4KW |
B.減速機 |
3-5HP 四檔減速機 |
C.傳動軸 |
Ф54 |
D.滾輪 |
Ф61.5×75 14組 |
E.外形尺寸 |
1200×900×950mm |
F.中心高 |
740mm |
G.手輪的調節 |
手輪旋轉一周,滾輪移動0.75MM |
H.電源電壓 |
380V 50-60HZ |
I.重量 |
1000kg |
J.滾輪調節 |
普通螺牙調節(兩端平面軸承)方榮專利 |
K.滾輪安裝方式 |
分離式安裝 有效保證精度 |
